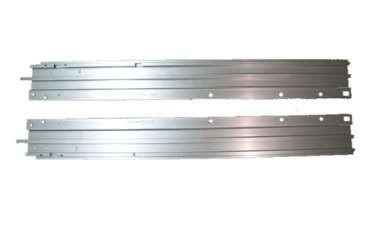

如果將天窗導軌和滑塊的安裝端面的角度加工成R線弧形，并且倒角較大，則與基面的接觸可能會變差，下面就簡單了解天窗導軌安裝基面設計與應用的內容。

　　設計參考曲面時，請注意參考曲面的高度和厚度，存在高度干擾的風險：如果高度過低，則由于倒角，天窗導軌和滑塊將無法正確定位。另外，如果厚度太薄，則在側向載荷下剛度將不足，或者當側向推力螺栓定位時基礎剛度將不足，從而導致精度低。

　　如果從基面到安裝孔的尺寸公差和倒角以及從天窗導軌和滑塊的基準面到安裝孔的尺寸公差太大，則無法正確定位安裝位置。公差通常設置為+ 0.1mm。安裝時，需要在安裝表面上加工出螺紋孔。螺紋孔的倒角尺寸會影響滑道的安裝精度，標準倒角尺寸：倒角內徑D =螺釘公稱直徑+螺距。

　　以上就是天窗導軌安裝基面設計與應用的全部內容，就為大家簡單分享到這，感謝大家的耐心閱讀，如有相關產品需要，可以直接關注本站。
